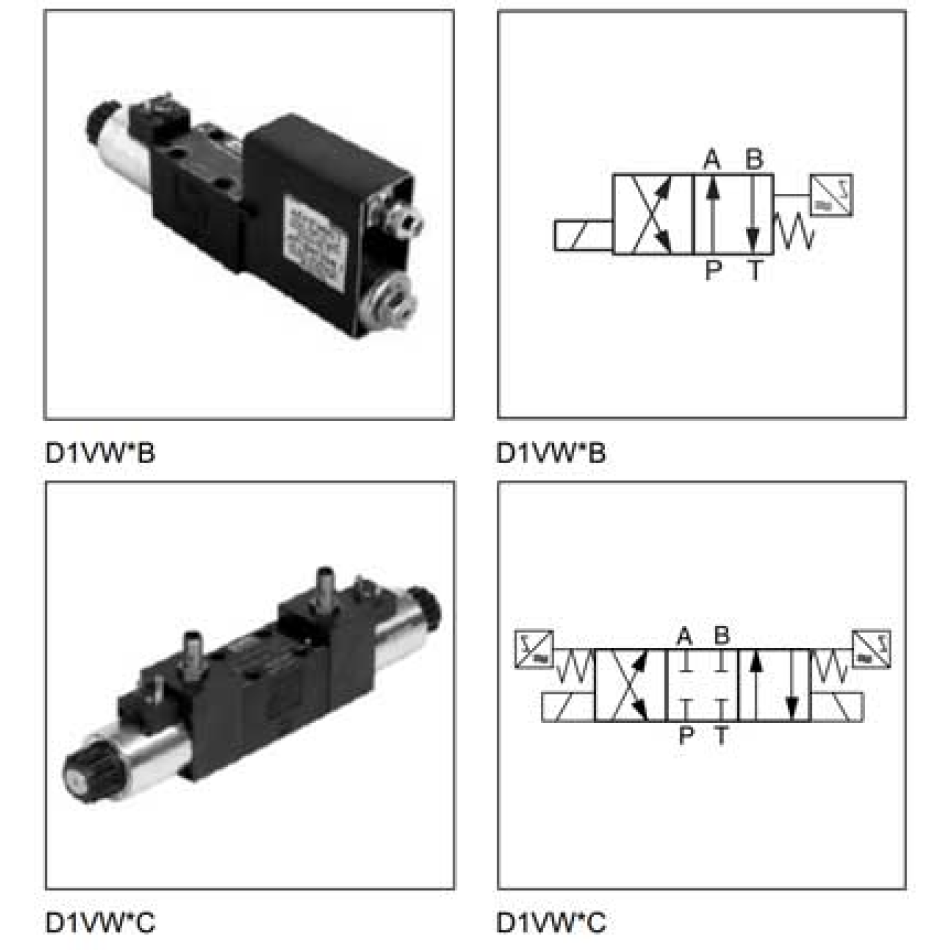

Гидрораспределители серии D1VW с индуктивным управлением положения


Подробное описание:
С регулированием положения индукционным реле

4-х линейные 2-х позиционные распределители прямого действия с индукционным реле, как правило, используются в системах обеспечения безопасности. Исходное и конечное положения можно контролировать. Контролировать положение могут только гидрораспределители, имеющие клапан с односторонним и двусторонним электромагнитным управлением. Отказоустойчивым для гидрораспределителя при потере питания является состояние, при котором золотник находится в смещенном (под действием пружины) положении.
Внимание! Устройство контроля положения настраивается и опечатывается на заводе. Замену и ремонт может производить только изготовитель.
Общие
Конструкция: Золотниковый гидрораспределитель
Способ приведения в действие: Соленоид
Типоразмер: Согласно DIN NG06 / CETOP 03 / NFPA D03
Монтажная поверхность: Согласно DIN 24340 A6 / ISO 4401 / CETOP RP 121-H / NFPA D03
Положение установки: без ограничений, предпочтительно горизонтальное
Температура окружающего воздуха [°C]: 0...+50
Средняя наработка на отказ [Год]: 150
Масса [кг]: 1,8 (1 соленоид), 3,8 (2 соленоида)
Гидравлические
Макс. рабочее давление [бар]: P, A B: 350 ; T: 210
Рабочая среда: Масло для гидросистем в соответствии со стандартом DIN 51524 / 51525
Температура масла [°C]: -25 ... +70
Допустимая вязкость [сСт] / [мм²/с]: 2.8...400
Рекомендуемая вязкость [сСт] / [мм²/с]: 30...80
Фильтрация: Согласно ISO 4406 (1999); 18/16/13 (соответствует NAS 1638: 7)
Макс. расход [л/мин]: 80 см. (пределы смещения)
Утечка при давлении 50 бар [мл/мин]: До 10 на канал в зависимости от типа золотника

Код K J U G
Напряжение питания [В]
Допуск на колебания напряжения питания [%]
Потребляемый ток [A]
Потребляемая мощность [Вт]

12V=
±10
2,72
32,7
24V=
±10
1,29
31
98V=
±10
0,33
31,9
205V=
±10
0,15
30,2

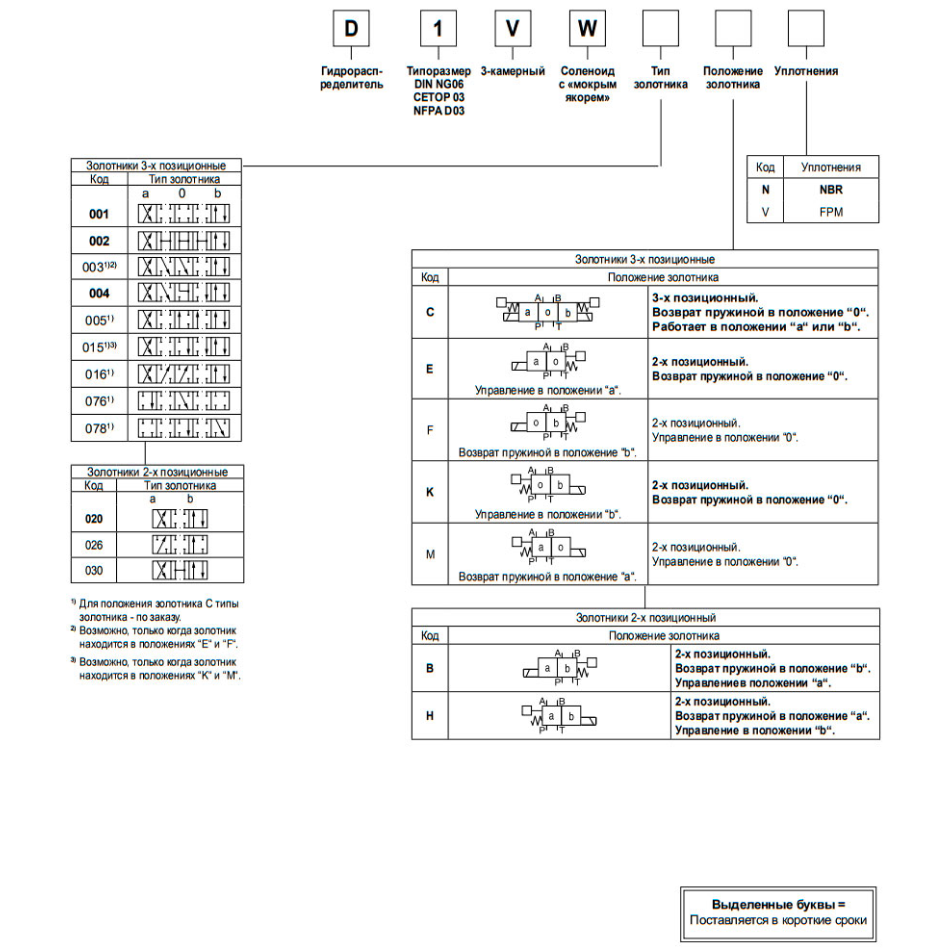

Продукция Parker Hannifin маркируется составным артикулом. Правила формирования кода заказа для направляющих гидрораспределителей серии D1VW с индукционным датчиком положения.
